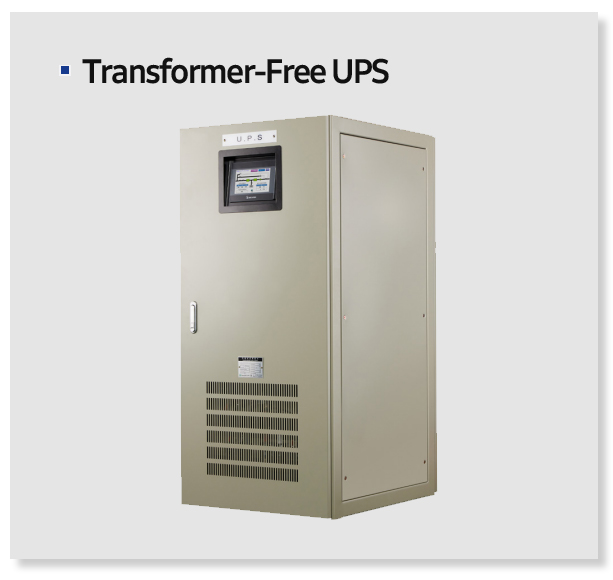

PPUA-2000 SERIES
본문
DIGITAL SIGNAL PROCESSOR
PPUA-2000 SERIES

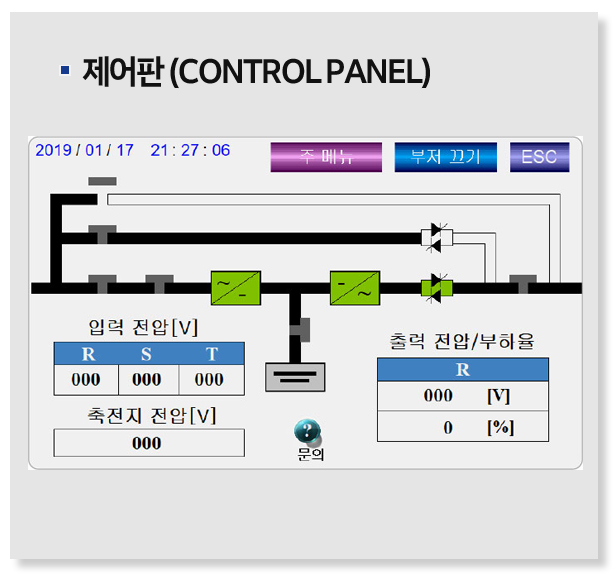

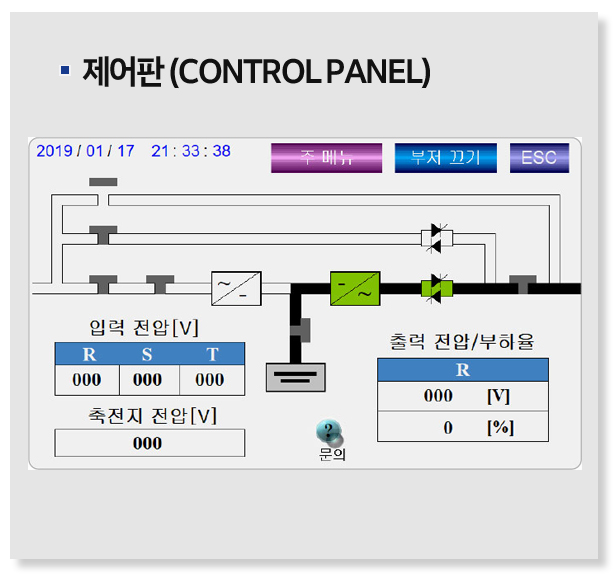

⊙ ON LINE 방식
⊙ ALL IGBT
⊙ SSM을 이용한 출력 전압 특성의 고성능화
⊙ SSM을 이용한 출력 전압 특성의 고성능화
⊙ 출력전압 FFT분석기법으로 비선형 부하에 대한 출력전압♂
⊙ 파형 왜율 (THD) 향상
⊙ 전기능 디지털 제어로 온습도 등 주위의 환경 변화에도 정밀한 제어으로 부하 전원에 고신뢰성 보장
⊙ 원격감시(옵션) : RS-232/485, TCP/IP
- [특징]
01) ON_LINE SYSTEM
02) ALL IGBT PWM 제어
03) 대칭 스위칭 기법을 이용한 출력전압 특성 향상
04) 32Bit DSP(Digtal Signal Processor)를 이용한 실시간
05) 고속 제어로 정밀한 제어 실현
06) 병렬운전 시스템( 대기병렬, 부하분담) 장비 증설 용이함
07) RS-232, RS485 통신 Port를 내장하여 간단하게 원격
08) 감시 제어 가능
- [사용환경]
| 구분 | 사용환경 | |
| 정격전압 | 입, 출력 3Φ 380/220V (기타전압 Option) 입력전압범위 ±10% | 출력 1Φ 220V (기타전압 Option) 출력전압범위 ±2% |
| 주파수 | 입력 50Hz, 60Hz ±5% | 출력 60Hz ±0.5% |
| 설치장소 | 해발 1000m (실내형) | |
| 상대습도 | 최대 95% (Non-Condensing) | |
| 온도 | 동작: 0℃ ~ 40℃ | 보관: -15℃ ~ 50℃ |
- [표준사양]
| 표준 사양 및 규격 (일반 특성) | |
|---|---|
| 냉각방식 | 온도감지 강제풍냉식 |
| 사용정격 | 100% 연속 ( 125% 10분 / 150% 1분 ) |
| 정류방식 | 고속 DSP를 이용한 공간벡터 PWM 제어 (IGBT 전력소자) |
| 인버터제어방식 | FFT 분석에 의한 PWM 제어 (IGBT 전력소자 ) |
| BYPASS방식 | 3상 SCR 스위치 |
| 표준 사양 및 규격 (전기적 특성) | |
|---|---|
| 돌입전류 제한 | Soft Start에 의한 제한 |
| 전압안정도 | - Static : 1% 미만 - Dynamic : 5% (0% 100% 0% 부하변동시) |
| 절체 시간 | 4 ms 이내 |
| 출력전압조정 | ± 5% |
| 파형왜율(THD) | 입력 : 전류 5% / 전압 2% 이내 |
| 출력 : - 평형 부하 : 2%미만 - 100% 불평형 부하 : 3%미만 - 비선형부하시 (KS규격기준) | |
| 역률 | 입력 : 0.99이상 |
| 출력주파수 안정도 | Free-Running : 정격 주파수 ±0.5% |
| 축 전 지 | 12V 30 Cells (기타 option) |
- [효율 및 규격]
| TYPE | 용량(KVA) | ||||||||||
| 구분 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 100 | ||
| 효율 | 82 | 84 | 85 | 85 | 88 | 88 | 88 | 88 | 90 | ||
| 소음(dB) | 65 이하 | ||||||||||
| 외함규격 | W | 670 | 770 | 800 | 1080 | ||||||
| D | 790 | 790 | 800 | 850 | |||||||
| H | 1520 | 1600 | 1800 | 1800 | |||||||
